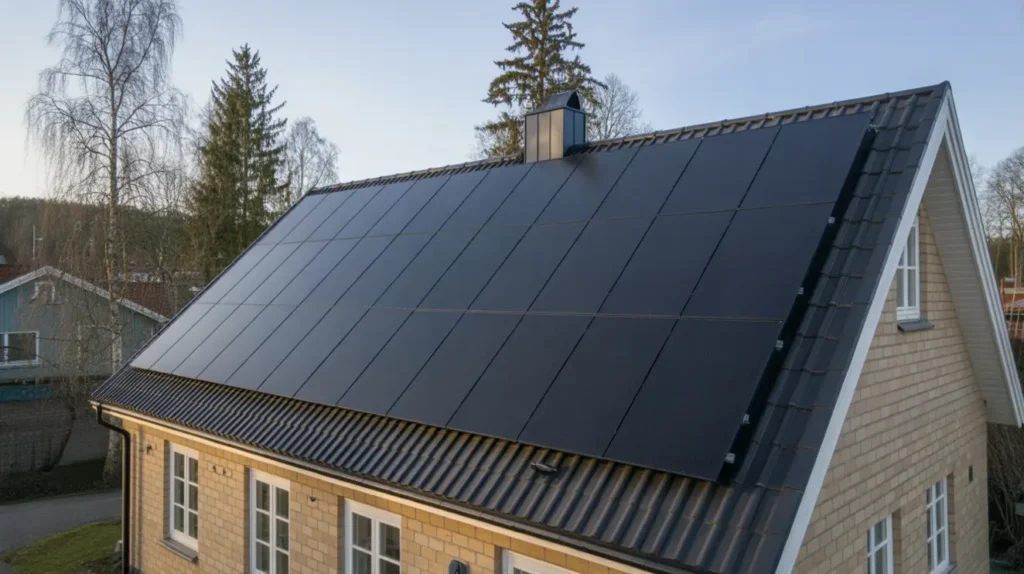

Vi har genomfört en komplett installation av solceller på ett sadeltak till en villa i Edsberg, Sollentuna. Uppdraget omfattade projektering, montage på tak och elanslutning fram till färdig driftsatt anläggning. Taket lutar cirka 32 grader mot sydväst och vi dimensionerade anläggningen till cirka 11 kWp med 26 monokristallina moduler för att utnyttja takytorna utan att påverka takets funktion. Inför start gjorde vi platsbesök med takbesiktning, kontroll av bärighet och genomgång av underlagstak. Vi utförde även skuggberäkning där skorsten och en takkupa beaktades, vilket styrde strängindelningen mot två MPP-ingångar för jämnare produktion över dagen.
Montaget inleddes med ställning och fallskydd enligt gällande arbetsmiljökrav. Taket består av betongpannor på ströläkt och bärläkt över underlagstak. Spruckna pannor byttes och vi verifierade att läkten var frisk. Rostfria takfästen skruvades i takstolar med dimensionerade träskruvar. Pannor frästes lätt för frigång så att vattenavrinningen inte hindras. Bärskenor i aluminium riktades in och fixerades med rätt åtdragningsmoment, kontrollerat och protokollfört. Panelerna klämdes fast med mitt och ändklämmor och vi höll fria gångar runt nock, takfönster och skorsten. DC-kablar i UV-beständig solcellskabel 4 mm² drogs under panelerna med rostfria clips och droppögla vid varje lågpunkt. Takgenomföring gjordes med godkänd genomföring och tätmanschett. Genom bjälklag brandtätade vi genomföringen och säkrade kabelskydd hela vägen till teknikrummet.
Växelriktaren placerades på innervägg i ventilerat utrymme. Varje sträng anslöts via DC-brytare och vi installerade separat grupp i elcentralen med dvärgbrytare och jordfelsbrytare typ A enligt SS 436 40 00. Potentialutjämning drogs till huvudjordningsskenan. Märkning sattes vid elcentral, taklucka och vid DC-ledningar. Vi mätte öppen kretsspänning per sträng, isolationsresistans, polaritet och kontinuitet i skyddsledare. Strängströmmar verifierades under solbelastning. Montaget dimensionerades för snö och vind enligt gällande eurokoder och vi dokumenterade åtdragningsmoment, infästningspunkter och kabelförläggning med foto. Anmälan och slutanmälan hanterades mot nätägaren och efter mätarbyte driftsattes systemet. Under provdrift följde vi upp produktion och gjorde en extra kontroll av takgenomföringen efter regn, utan anmärkning.
Planerar du solceller på villatak i Edsberg eller någon annanstans i Sollentuna, hör av dig så går vi igenom ditt tak på plats och tar fram en trygg lösning från fäste till elcentral.
