Felsökning och byte av eluttag i flerbostadshus i Edsberg

Felsökning och byte av eluttag i flerbostadshus i Edsberg genomfördes i en lägenhet där flera vägguttag hade blivit glappa och ett uttag visade tecken på värmepåverkan. Arbetet omfattade kontroll av befintlig installation, spänningsprovning, utbyte av slitna komponenter och återställning med nya uttag anpassade för den befintliga infällnaden. Målet var att få en säker och driftsäker lösning utan att öppna upp mer av väggarna än nödvändigt.

Så genomfördes felsökning och byte av eluttag i flerbostadshus i Edsberg

Arbetet inleddes med att berörda grupper från centralen bröts och frånvaro av spänning kontrollerades innan kåpor och insatser demonterades. Totalt granskades 8 eluttag i vardagsrum, sovrum och hall. Två uttag hade tydligt slitage i fästklorna, tre hade spruckna fronter och ett uttag hade mörkfärgning kring anslutningen, vilket tydde på dålig kontakt över tid. Ledaranslutningarna kontrollerades en efter en och dosornas skick bedömdes innan beslut togs om vilka delar som behövde bytas helt och vilka som kunde behållas.

Kontroll av befintliga dosor och ledare

Bakom flera uttag satt äldre apparatdosor med begränsat utrymme, vilket krävde noggrann omkoppling för att undvika spänn på ledarna. I två punkter kortades ledarändarna om och avisolerades på nytt för att få rena anslutningsytor. Där kopparn hade blivit något missfärgad kapades den skadade delen bort. Isolationsskador syntes inte, vilket innebar att kabeldragningen i väggen kunde behållas. Arbetet hölls därför till apparatnivå och inget ingrepp i väggskivor behövde göras.

Byte till nya infällda uttag

Sex uttag byttes ut mot nya infällda jordat uttag i standardformat för apparatdosa cc 60. I de lägen där underlaget var ojämnt användes distansring för att få insatsen i liv med väggen och för att fronten skulle sluta tätt. Skruvförbanden drogs med jämnt tryck så att insatserna satt stadigt utan att dosorna belastades snett. De två uttag som inte behövde fullständigt byte efterdrogs och monterades tillbaka efter kontroll, eftersom slitaget där låg i frontdetaljerna och inte i själva anslutningen.

Tekniska kontroller efter bytet

Efter återmontering utfördes funktionskontroll, polaritetskontroll och spänningsmätning i samtliga berörda punkter. Belastningstest gjordes också på det uttag som tidigare visat värmepåverkan, för att säkerställa att övergångsresistansen inte längre gav uppvärmning vid normal användning. Arbetet anpassades till kraven för elinstallationer i bostadsmiljö och hänsyn togs till Elsäkerhetsverkets regler för fasta installationer. Eftersom arbetet skedde i flerbostadshus kontrollerades också att återställningen inte påverkade gemensamma matningar eller genomgående kopplingar till andra delar av installationen.

Resultat efter återställning

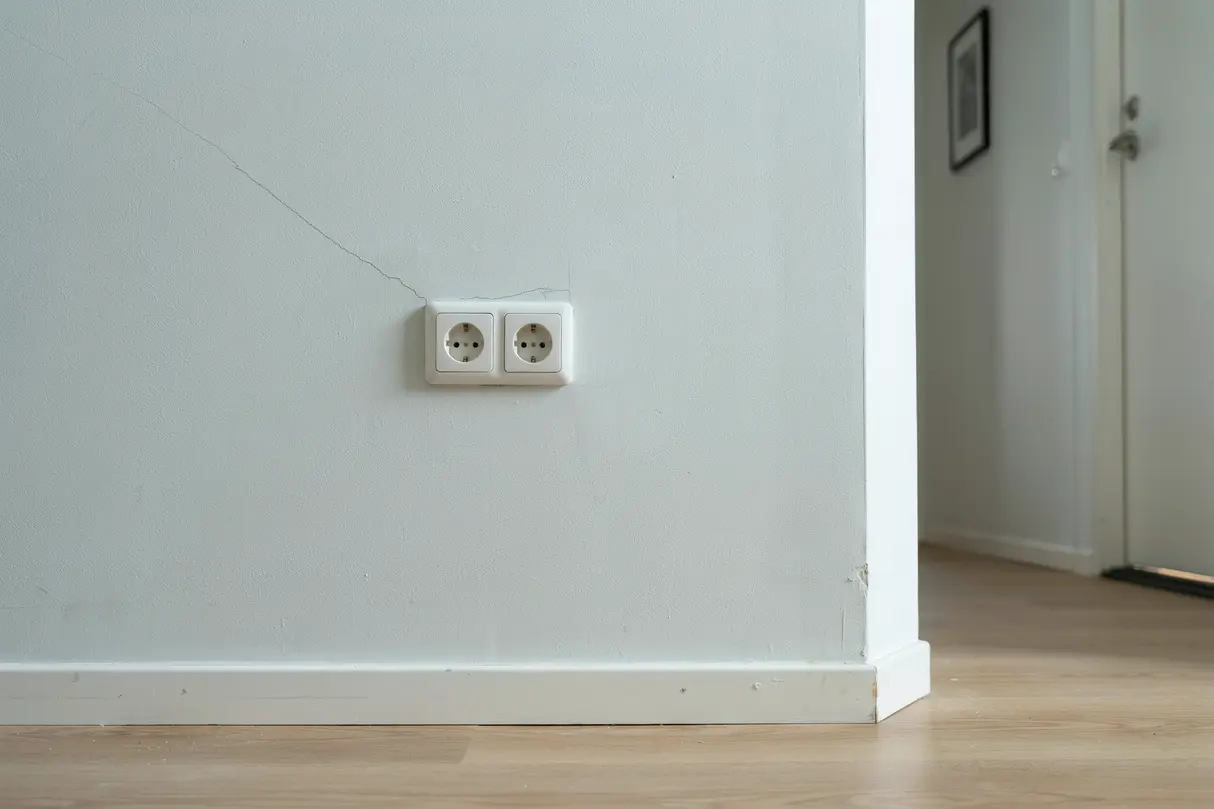

Efter avslutat arbete satt uttagen fast mot väggen, stickproppar gick i med jämnt motstånd och samtliga testade punkter visade stabil funktion. Den tidigare missfärgningen kring det skadade uttaget byggdes bort genom byte av både insats och front, vilket gav ett enhetligt intryck mot övriga ytskikt. Resultatet blev en säkrare elanläggning på apparatnivå och en tydligt förbättrad användning i de rum där uttagen tidigare varit glappa.

1. 1
   Frånkoppling och inledande kontroll

   Berörda grupper bröts, uttagen öppnades och skick på insatser, fronter och ledaranslutningar kontrollerades. Avvikelsen med värmepåverkan lokaliserades tidigt i arbetet.

2. 2
   Utbyte och justering i dosorna

   Slitna uttag demonterades och ersattes med nya insatser. I trånga dosor kapades och avisolerades ledare om, och där vägglivet skilde sig användes distansringar för korrekt montage.

3. 3
   Provning och färdigställande

   Samtliga berörda uttag provades efter återmontering med mätning och funktionstest. Därefter återställdes fronter och täckdetaljer så att installationen fick ett jämnt och ordnat slutresultat.
